型號：
BFS(法蘭型)、BTS(牙口型)
【 注意事項 】
入口側壓力調整範圍：
0.5 kgf/cm
2
∼ 4 kgf/cm
2
2 kgf/cm
2
∼ 8 kgf/cm
2
其它壓力範圍，需另行訂製
使用場合：一般淡水流體
一般使用溫度：0°C∼60°C
安裝方向：
水平安裝→控制器朝上(如下圖示)
垂直安裝→水流由下往上
閥體測試壓力 / 最高使用壓力
JIS-10K： 16 kgf/cm
2
/ 10 kgf/cm
2
JIS-16K： 24 kgf/cm
2
/ 16 kgf/cm
2
( 其他法蘭規格依標稱壓力1.5倍測試)
本產品工作壓力需
0.5 kgf/cm
2
以上注意是否適用。
壓力錶顯示一次側入口壓力。
安裝前徹底清除異物及加裝過濾器，防止異物堵塞。
【 產品特色 】
持壓閥安裝於用戶配水管時，主要為配合自來水幹管內最低使用壓力，使上下游供水壓保持均衡。無論平時或災時，幹管內均能保持一定壓力。
持壓閥安裝於供水區時，為保持管內最高使用壓力。（洩放過高壓力）

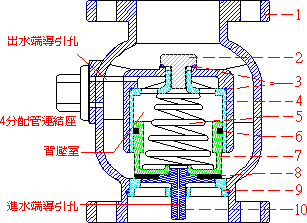

名稱
材質
1
閥體
鑄鐵
石墨鑄鐵
砲金銅
不銹鋼
2
活塞缸固定螺栓
鑄鐵
石墨鑄鐵
黃銅
不銹鋼
3
O型環
NBR
NBR
NBR
NBR
4
活塞缸
砲金銅
砲金銅
砲金銅
不銹鋼
5
彈簧
不銹鋼
不銹鋼
不銹鋼
不銹鋼
6
U型環
NBR
NBR
NBR
NBR
7
活塞閥門
砲金銅
砲金銅
砲金銅
不銹鋼
8
止水墊片
NBR
NBR
NBR
NBR
9
閥座
砲金銅
砲金銅
砲金銅
不銹鋼
10
閥門導桿
砲金銅
砲金銅
砲金銅
不銹鋼

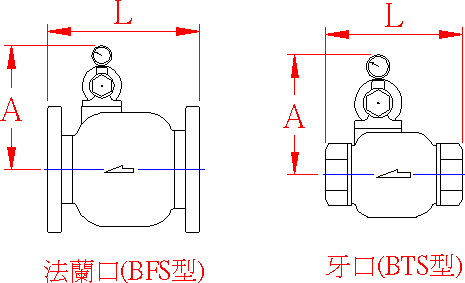

持壓閥尺寸表
出水口徑
接續型式
L
A
重量
CV值
1-1/2"
牙口式
118
110
3.5kg
19
2"
牙口式
200
125
8kg
37
出水口徑
接續型式
L
A
CV值
2"
法蘭式
190
130
37
2-1/2"
法蘭式
212
140
85
3"
法蘭式
225
155
110
4"
法蘭式
250
165
150
5"
法蘭式
284
180
230
6"
法蘭式
310
215
450
8"
法蘭式
420
235
580
10"
法蘭式
470
280
910
12"
法蘭式
535
310
1300
14"
法蘭式
600
350
1800
16"
法蘭式
600
355
2300
尺寸單位：mm
★18"以上尺寸規格另行索取
★ 閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考
★牙口1-1/2" 無生產 "鑄鐵" 材質
★牙口 2 "無生產 "不銹鋼" 材質
