型號：ATR
【 產品特色   】
  • 使用場合：一般淡水流體
  • 使用溫度：0 ℃ ~ 60℃
  • 閥體測試壓力 / 最高使用壓力
            ;鑄鐵： 16 kgf/cm2 / 10 kgf/cm2
         不鏽鋼：24 kgf/cm2 / 16 kgf/cm2
  • 閥體接續口：牙口式(PT內牙)


【 注意事項   】
  • 於管內壓力為負壓時可自動進氣。
  • 安裝進排閥可有效將管內的空氣排除，以降低管路內因空氣產生噪音或影響水路控制機構等問題。
  • 建議安裝於管線高處易於排除管內空氣、本產品只適用於直立安裝。
  • 進排氣閥前端加裝關斷以利維護。

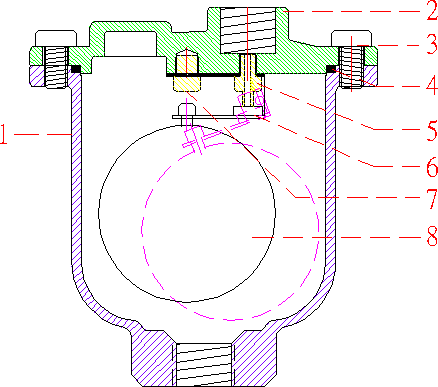

NO. 名稱 材質
1 閥體 鑄鐵 不銹鋼
2 閥蓋 鑄鐵 不銹鋼
3 固定螺栓 鍍鋅鐵 不銹鋼
4 止水環 NBR NBR
5 排氣嘴 不銹鋼 不銹鋼
6 閥門墊片 NBR NBR
7 頂塞 不銹鋼 不銹鋼
8 浮球組 不銹鋼 不銹鋼

★ 牙口1-1/2"、2" 無生產 不銹鋼 材質
產品編號 牙口 H D
 ATR-15 1/2" 131 120
 ATR-20 3/4" 131 120
ATR-25 1" 131 120
ATR-40 1-1/2" 210 190
ATR-50  2" 210 190

尺寸單位：mm

★ 閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考
　
流量表

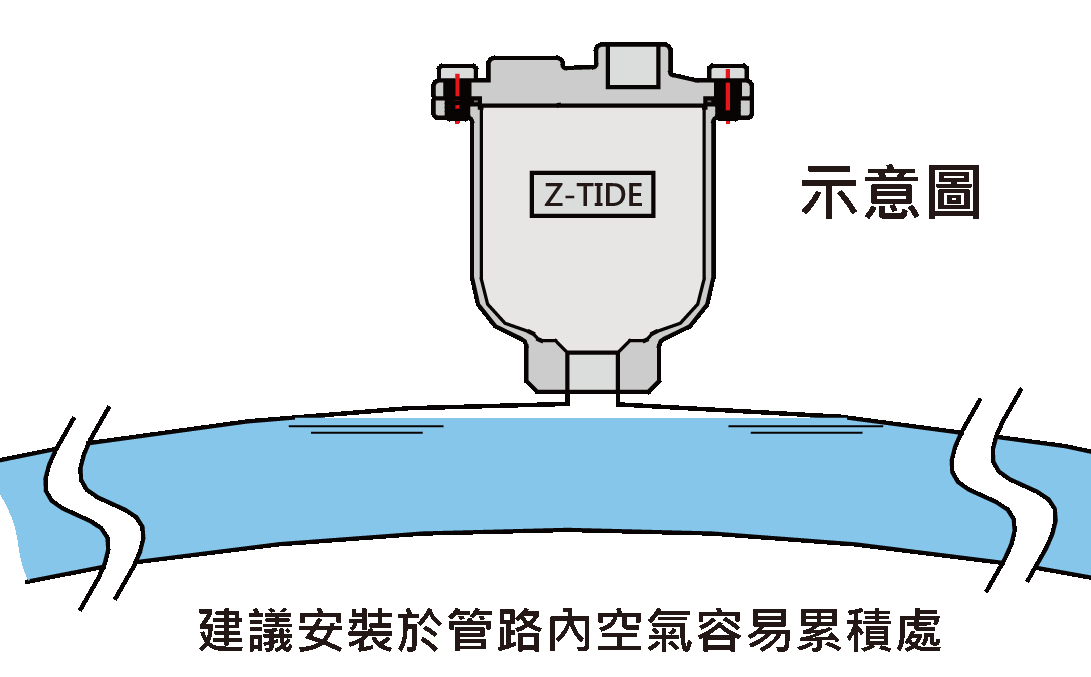

安裝示意圖
